Curtain wall waterproofing relies on pressure-equalised drainage: some water passes the outer seal, then internal chambers, end dams and protected weeps return it outside. Adding more sealant without tracing the water path often blocks drainage rather than fixing the leak.
بيانات القرار
Curtain wall waterproofing: water-path diagnosis
| الظاهرة المرضية الملاحظة | منطقة التحقيق المحتملة | أدلة لجمعها | تجنب |
|---|---|---|---|
| ماء عند قاعدة الجدران | أختام التوربين، وأختام الحائط الأخير، وأختام الأنبوب، وأختام الأنبوب | تم إزالة تسلسل الأنابيب والصور والغطاءات الداخلية | التماس كل مخلب خارجي بصورة عشوائية |
| تسرب في الجزء السفلي من السطح أو في محيط الجدار | التحول بين الغشاء المحيطي والحدود | تفاصيل الواجهة، والترتيب والتطور في الحركة | اعتبارها جدارًا مظللًا فقط |
| تسرب متقطع بسبب الرياح | حجرة الضغط، والواجهتين الخارجية، ومعدل تصريف المياه | اتجاه الرياح والضغط والاختبارات النموذجية | القيام باختبارات فقط في حالة هطول أمطار هادئة |
| المياه أسفل الألواح المكدسة | الاستمرارية العمودية، وتركيب البراغي، وتصريف داخلية | مراجع لوحات التحكم ومواصفات التركيب | أولاً إصلاح الغرفة الموجودة أسفلها |
انتقل لأسفل للأمام لكي تقارن كل الأربع أعمدة على الهاتف المحمول.
الماء سيصل إلى المفصل الخارجي
لا ينبغي أن يفترض جدار الحماية بأن الغطاء الخارجي يبقى مثاليًا إلى الأبد. تصل الأمطار الناجمة عن الرياح إلى المفاصل؛ ويجب على النظام أن يجمعها ويقلل الضغط الذي يدفعها نحو الداخل ويسترجعها بأمان إلى الخارج.
That is why the drainage philosophy matters more than adding another visible sealant bead after a leak appears.Accepting that arrival point is the first principle of curtain wall waterproofing — every layer behind the outer seal is designed to manage it.
عطل المكونات و عطل النظام
إن وجود غطاء ختم مكسور أو مفاصل مانع التسرب غير معدة بشكل جيد هو فشل في المادة أو التصنيع. إن وجود حاجز نهاية مفقود أو تسربات معطلة أو غرف ضغط غير متسقة أو حافة تصريف في الجدار أسفلها هي أعراض فشل النظام.
Replacing sealant may temporarily hide a system problem without changing the path the water follows.Telling the two apart is what separates real curtain wall waterproofing from repeated resealing campaigns.
اتبِع مسار الصرف الصحي
يُظهر رسم مفيد المسار من الجزء الخارجي للجزء إلى التجويف، عبر السوستة أو النافذة، مرورًا بكل حالة نهاية، ومن ثم عبر الأقفال الموفرة للحماية. يجب أن يحافظ كل وصلة ومخرج ومكان تحول في المستوى على هذا المسار.
Dust-prone environments also require drainage openings that remain accessible and functional when the facade is not perfectly clean.Trace the path on the shop drawings before it is traced in water — that is curtain wall waterproofing as an engineering discipline.
تستحق الواجهات تفاصيل خاصة بها
تبدأ العديد من التسريبات عند تقاطع جدران السور مع الأسطح، والدرابزين، والأساسات، والنوافذ، والشرفات، أو الملحقات المجاورة. هذه ليست صمامات محيطية عادية؛ بل هي تحولات بين مختلف معايير الحركة والصرف الصحي والمواصفات الهندسية.
يجب أن يحدد جدول الأنشطة من هم من يخططون ويقومون بتنفيذ كل تحول قبل وصول العمل إلى الموقع.

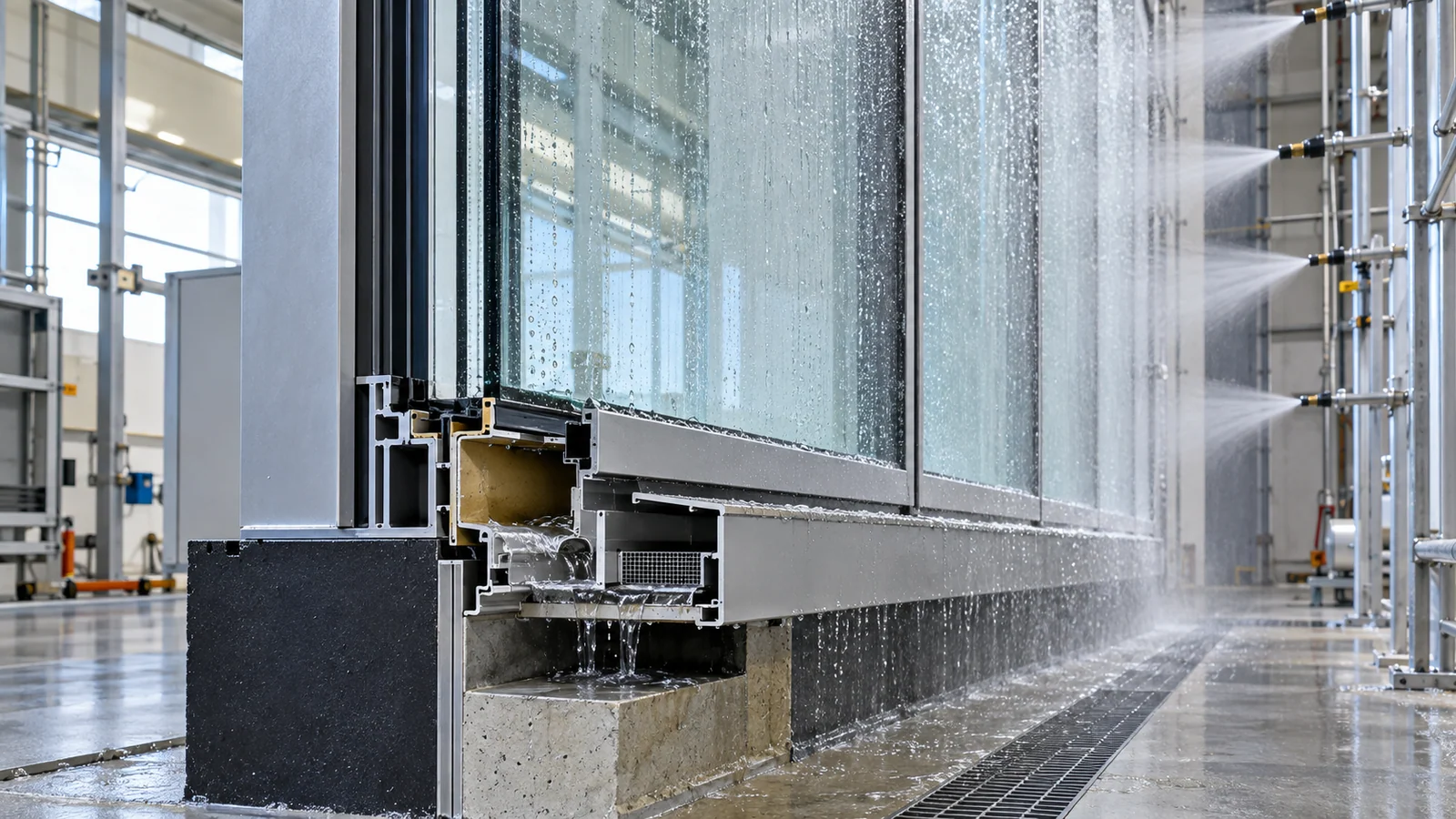

Test the assembly, not the promise
تُعد نماذج الاختبارات الميدانية الأكثر فائدة عندما تشملها زوايا ومصالحات وأعمدة وصلات ومواجهات تمثيلية بدلاً من مجرد منطقة مركزية مثالية. يجب الاتفاق على معايير الاختبارات ومسؤوليات الإصلاح قبل إجراء الاختبار.
The result is not just a pass or fail. It is evidence that the proposed drainage logic was assembled and inspected as intended.The test report is where curtain wall waterproofing stops being an opinion.
ملف قرار المشروع
تشخيص التسرب عن طريق القضاء عليه تدريجياً
ابدأ بالدليل، وليس باللاصقات. سجل موقع التسرب وظروف الرياح والثلج، ومدته، المسار الداخلي، الأعمال الأخيرة وما إذا كانت المياه تظهر أثناء هطول الأمطار أو أثناء التنظيف أو اختبار المضخة. قارن هذه المعلومات مع الارتفاعات، وصمامات الضغط، ومفاصل التخزين، والوصلات الأفقية، والسدود الطرفية، والانتقالات المحيطية، والبنية الموجودة خلفها. قد يمر الماء قبل أن يصبح مرئيًا، لذا قد لا تكون نقطة الداخلية الرطبة هي نقطة الدخول.
استخدم تحقيقًا مرحليًا يحد من المتغيرات. يجب أن تبدأ بالتدقيق البصري وفحوصات مسار الصرف، ثم يتبع ذلك فحص محلي للمياه تحت ضغط محدد أو طريقة الاختبار المحددة للمشروع، حيثما يكون ذلك مناسبًا. قم بفصل المناطق الصغيرة، وعمل من مناطق الضغط الأدنى إلى الأعلى أو المناطق الملوثة حسب الحاجة، وثبّت كل تكوين قبل تغييرها. لا تقم بالبرمج، أو تضع الغطاءات أو تغطي الأجزاء المتقوسة، وذلك فقط لإجراء عملية اختبار واحدة؛ فالتدخل قد يؤدي إلى إعادة توجيه المياه وإخفاء الآلية الأصلية.
The repair should address cause, not only symptom. That may mean restoring a discontinuous air or water seal, rebuilding an end condition, clearing and protecting drainage, correcting a splice, replacing incompatible material or redesigning an adjacent interface. Agree who designs, executes, witnesses and closes the repair, then repeat the relevant check and update as-built records. Maintenance teams need the final diagnosis and repair detail so a future inspection does not undo the drainage logic.This elimination sequence is how experienced engineers locate curtain wall waterproofing failures without demolishing half the elevation.
واجهة تجارية في بغداد
مبنى تجاري من ثلاثة طوابق في وسط بغداد، تم تسليمه بموجب عقد واحد لتصميم وتوريد وتشييد. أراد العميل ارتفاع زجاجي عصري ومقاوم للغبار، ليظهر كسطح واحد متجانس من الشارع، مع القدرة على التكيف مع درجات الحرارة القصوى في بغداد عند 50 درجة مئوية خلال فصل الصيف، وموسم الغبار، والفيضانات الشتوية القصيرة.
فتح سجل المشروعالصور كافية لبدء العملية.
ابدأ بالتقرير المفيد الأدنى.
للحصول على إجابة خاصة بمشروع معين، أرسل المعلومات المتاحة الآن. سنحدد العناصر الأساسية المفقودة بدلاً من طلب منك إكمال التصميم قبل أول محادثة. وفي حال عدم توفر الرسومات، فإن الصور العريضة والأبعاد الأولية كافية لبدء العملية.
- المدينة المقصودة، والمتطلبات التنظيمية، والمستشار المعين
- التكوّن المقترح للزجاج والألمنيوم والطلاء والواجهة
- معايير الرياح والحرارة والصوت والنيران أو الماء المعروفة
- التقارير والتحليلات والملاحظات المتعلقة بالموافقة المتاحة
- الجهة المسؤولة عن المراجعة المحلية والتوقيع والإيداع
ملخص القرار
الأمر الأكثر أهمية
- ارسم مسار الصرف الصحي بالكامل.
- حماية الاستمرارية عند التوصيلات والزوايا.
- تنسيق واجهات عزل المياه المجاورة.
- تم تثبيت ظروف ممثل الاختبار.
إن مقاومة التسرب الموثوقة تعتمد على الاستمرارية والخروج الممنهج. ولا تكون تفاصيل الواجهة كاملة إلا إذا تمكن الفريق من شرح مكان ورود المياه، ومكان تجميعها، وكيفية خفض الضغط، والمكان المحدد الذي تخرج منه.
المعايير والمراجع
المعايير والمراجع
تأكد من صحة الطبعة السائدة ومدى قابلية المشروع للتطبيق مع المستشار والسلطة المعينين.
المنصة التعليمية Rank Math FAQ
الأسئلة الشائعة
هل يجب أن يكون مخلب الستارة الخارجية مقاومًا تمامًا للماء؟
It should resist direct weather, but pressure-equalised systems also assume some water can pass the outer line. Internal seals, chambers and drainage routes manage that water and return it outside.Designing for managed passage is the whole basis of modern curtain wall waterproofing.
هل يمكن أن يحل المزيد من مواد التثبيت العازلة مشكلة التسرب في الجدران الخارجية؟
قد يحلّل هذا العيب المحلي في التصنيع، لكنه قد يمنع أيضاً تدفق المياه المخطط له أو يخفي حاجز نهاية مفقود أو وصلة أو وصلة تفاضلية. قم بتشخيص المسار والمنطق النظامي قبل اختيار الإصلاح.
ما الذي يجب أن يتضمنه اختبار المياه؟
توافق على طريقة الاختبار والضغط والمدة والمواد المستخدمة والواجهات المعيارية ومعايير القبول والمراقبين وإجراء الإصلاح. توفر الزوايا النموذجية والوصلات والمسامير والأختام المحيطية والمكونات القابلة للإصلاح أدلة أكثر فائدة من لوحة مركزية منفصلة.
من يمتلك نظام عزل الجدران المحيطية؟
يجب أن يوضح مخطط المسؤوليات. غالبًا ما يتقاطع قطاع الجدران الزجاجية والأبواب والشبكات والأسطح والأسقف والأبنية الخرسانية ومواد منع الحريق والملطخات في منطقة الحافة. يجب أن تكون حدود التصميم وإعداد السطح والتركيب والتفتيش واضحة.
How does curtain wall waterproofing work without a perfectly watertight outer seal?
By pressure-equalised, drained design: some water passes the outer line by design, enters compartmented chambers, is stopped by end dams and weep baffles, and returns outside through protected weeps. The outer seal slows water; the drainage system owns it.
What is the most common curtain wall waterproofing failure on export projects?
Interfaces, not panels: the joint between the curtain wall and adjacent systems — roof parapets, window washing anchors, ground-floor sills, back pans at slab edges. Panel joints are engineered and tested; interfaces are drawn late and sealed on site by whoever is left holding the tube.
